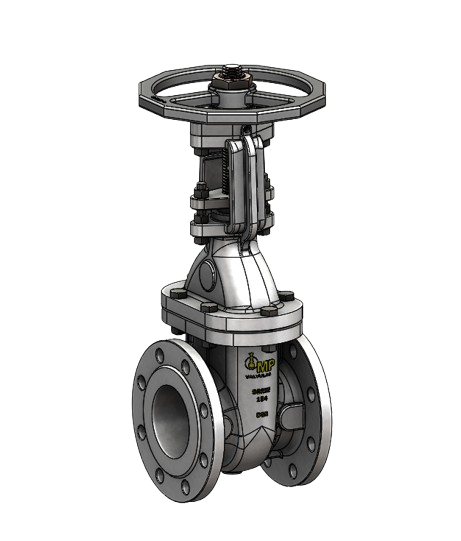

A válvula gaveta de haste ascendente é um tipo específico de válvula projetada para controlar o fluxo de fluido em um sistema. Nesse tipo de válvula, a haste se move para cima ou para baixo para abrir ou fechar a passagem do fluido. Quando a haste é levantada, a cunha é retirada do caminho do fluxo, permitindo que o fluido passe livremente. Quando a haste é abaixada, a cunha é posicionada no caminho do fluxo, interrompendo o fluxo do fluido. Este design é comumente utilizado em aplicações industriais onde é necessário um controle preciso do fluxo, como em sistemas de distribuição de água, petróleo e gás, entre outros. A válvula em questão apresenta uma configuração com haste ascendente equipada com rosca trapezoidal, proporcionando um movimento linear consistente e confiável durante sua operação. Seu castelo é aparafusado, seguindo o padrão OS & Y (Outside Screw and Yoke), o que permite um melhor controle do fluxo e facilita a manutenção. Além disso, possui um volante fixo que facilita a abertura e fechamento da válvula. Essas válvulas são reengaxetáveis sob pressão, garantindo um selamento eficaz mesmo quando totalmente abertas, o que é essencial em aplicações industriais exigentes.
Fabricada nos padrões ANSI 125, 150 e 300 LBS e DIN PN 16/10/6/4
MATERIAL DO CORPO | MATERIAL DA VEDAÇÃO |
CINZENTO | BRONZE |
INOX | |
NODULAR | BRONZE |
INOX | |
BRONZE | BRONZE |
WCB | BRONZE |
INOX | |
CF8 | INOX |
CF8M | INOX |
